Котел твердотопливный пеллетный РЕТРА-4М COMBI 25 КВТ (с ретортной горелкой)

Котел твердотопливный пеллетный РЕТРА-4М COMBI 25 КВТ (с ретортной горелкой)

Загрузка и сжигание топлива может происходить тремя способами:

Режим ручной загрузки:

Топливо через верхний люк загружается на колосниковую решетку (верхняя камера сгорания), где и происходит его сжигание. Этот режим предназначен для использования любого топлива крупной фракции (дерево, брикет, кусковой уголь, солома и т.д.). Первичный воздух подается через рассекатель вентилятором, который установлен снизу на задней стенке котла; вторичный воздух для сжигания пиролизных газов подается через форсунки на боковых и верхней стенке топки вентилятором, который находит на верхней стенке. Процесс горения и работу насоса центрального отопления контролирует пульт управления, золоудаления - ручное.

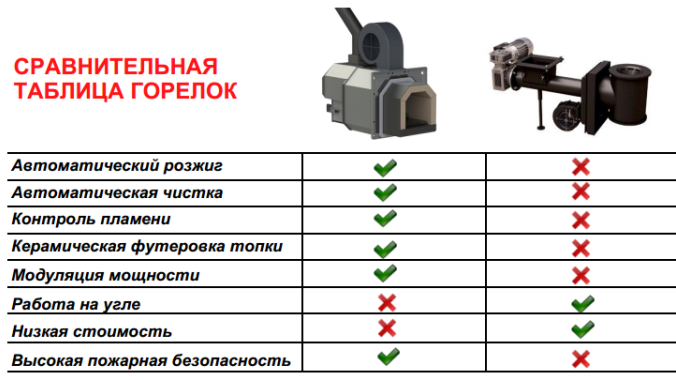

Режим работы с факельной горелкой:

В нижний люк котла устанавливается факельная горелка, в которую механизировано подается топливо из бункера. Сгорание топлива проходит в нижней камере. Этот режим автоматической загрузки предназначен для сжигания пеллет (в том числе агропелет). Факел пеллетной горелки направлен на заднюю стенку топки котла с футеровкой. Процесс авторозжига, горения и очистки горелки контролирует многофункциональный блок управления. Механизированная подача топлива, бункер и автоматика поставляется в комплекте с факельной горелкой.

Режим работы с ретортный горелкой:

Демонтируется боковой люк котла, на место которого устанавливается ретортная горелка. Топливо подается из бункера с помощью шнека горелки, сгорания топлива проходит в нижней камере. Этот режим автоматической загрузки предназначен для сжигания пеллет и мелкого угля. Процесс горения контролирует блок управления. Питательный бункер для топлива защищен системой пожаротушения с термостатическим клапаном BVTS.

Назначение

Котлы предназначены для работы в системах центрального водяного отопления с принудительной (закрытая система отопления под давлением) или естественной (открытая система отопления) циркуляцией теплоносителя для теплого и горячего водоснабжения жилых домов, дач, производственных и складских помещений, торговых объектов, зданий социального и административного назначения.

Котлы предназначены для работы в системах с рабочим давлением не более 0,2 МПа (по заказу - 0,6 МПа) и температурой воды на выходе из котла не более +95 °С.

Преимущества котлов «Ретра-4М Combi»:

• Три режима работы.
• Надежность бренда.
• Две камеры сгорания.
• Современная автоматика.
• 5 лет гарантии.
• Постоянный сервис.
• Конструкция котла позволяет сжигать разные виды топлива (пеллеты, уголь, дерево, брикеты, опилки, отходы древесины).
• Высокая универсальность: возможность использования различных типов горелок или ручного режима работы.
• Толщина стенки теплообменника - 5 мм (до 100 кВт), 6 мм (150 кВт), что дает большие сроки эксплуатации.

Строение котла "Ретра-4М Combi" мощностью 25-150 кВт

Стальной теплообменник (1) состоит из трех основных частей: снизу находится нижняя камера сгорания (15) для использования режима работы с горелкой, сверху расположена верхняя камера сгорания (16) для ручного режима; за ними находятся прямые перегородки (21), которые образуют конвективные каналы теплообменника. Обе камеры разделены колосниковой решеткой (9). Прямые перегородки и стенки теплообменника охлаждаются водой, образуя так называемую «водяную рубашку».

При использовании котла в ручном режиме процесс горения происходит в верхней камере сгорания на колосниковых решетках, под колосниковой решеткой размещен рассекатель первичного воздуха (5), который вместе с вентилятором (8) составляют систему подачи первичного воздуха. Вторичный воздух поступает в камеру сгорания от вентилятора (7) через коллекторы подачи и форсунки (10). Нижняя камера сгорания одновременно выполняет функцию камеры накопления золы с установленным зольным ящиком (6).

На передней стороне котла размещены люки с дверями: для загрузки топлива (2), шуровочные (3), нижний люк (4) для удаления золы.

В комплект котла входит пульт управления с датчиками температуры, которые погружаются в гильзу (11). Подключение котла к системе водоснабжения осуществляется с помощью патрубка подачи (12), который расположен на верхней стенке котла и патрубка обратки (13), который расположен на задней стенке котла. Также на задней стенке котла размещен сливной патрубок с шаровым краном и предохранительный клапан, который срабатывает при превышении давления разрешенной величины. На верхней стенке котла размещен манометр с краном (14).

При использовании режима работы с факельной (17) или ретортной (19) горелкой, рассекатель первичного воздуха (5) демонтируется и устанавливается заглушка коллектора первичного воздуха (18). Задняя стенка нижней камеры сгорания (15) защищена от огненного факела горелки футеровкой (21).

Принцип работы котла

Вода из системы теплоснабжения поступает в котел через патрубок обратки (13), растекается по всем внутренним полостям теплообменника и отбирает тепло от горящего топлива через его металлические стенки (контактным и радиационным способами в топке) и газообразных продуктов сгорания (конвективным способом в других частях теплообменника). Нагретая вода через патрубок подачи (12) поступает в систему теплоснабжения.

В режимах работы котла с факельной или ретортной горелкой рассекатель первичного воздуха и чугунная колосниковая решетка демонтируются, вентиляторы первичного и вторичного воздуха котла не используются (действует только вентилятор, установленный на горелке); на место рассекателя первичного воздуха устанавливается заглушка. Золоудаление из котла ручное с помощью зольного ящика. Для автоматических режимов работы котел укомплектовывается бункером (для факельной горелки дополнительно поставляется переход под бункер и гибкий шнек). После разжигания котла управления процессом горения проходит в автоматическом режиме. Вам остается только пополнять бункер топливом.

Комплект поставки «Ретра-4М Combi»

Технические характеристики котлов «Ретра-4М Combi» мощностью 25-150 кВт
