Котел твердотопливный пеллетный РЕТРА-4М 50 кВт (с ретортной горелкой)

Котел твердотопливный пеллетный РЕТРА-4М 50 кВт (с ретортной горелкой)

Назначение

Котлы отопительные с максимальной температурой воды 95 °С и рабочим давлением до 0,2 МПа, с микропроцессорным регулированием температуры теплоносителя, принудительной регулируемой подачей воздуха и автоматизированной подачей топлива в камеру сгорания (при необходимости переводится на режим ручной загрузки топлива) - предназначены для теплоснабжения индивидуальных жилых домов и сооружений коммунально-бытового назначения, оборудованных системами отопления с принудительной (закрытая система отопления под давлением) или естественной (открытая система отопления) циркуляцией теплоносителя.

Принцип работы

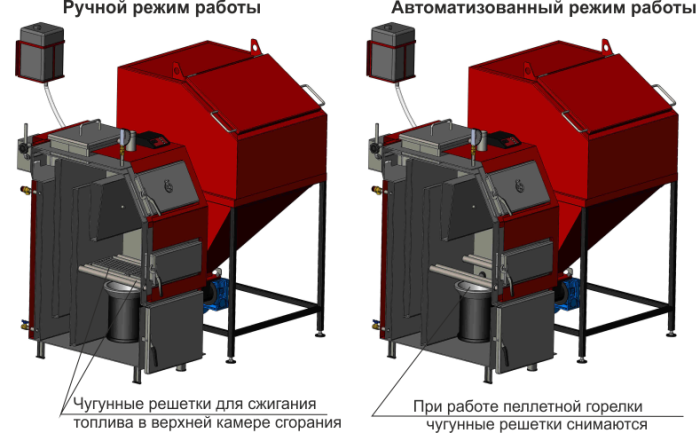

Котлы «Ретра-4М» могут работать в двух режимах - в режиме ручной и автоматической загрузки топлива.

В первом режиме работы котла загрузки топлива (дрова, уголь, брикет и т.п.) происходит через загрузочный люк. Процесс эффективного сгорания топлива в топке осуществляется благодаря интенсивной подаче воздуха по периметру камеры. При этом образуется «воздушный кокон» вокруг топлива. Газ, который не сгорел в топке из-за недостатка воздуха, догорает благодаря подаче вторичного воздуха. Этим обеспечивается высокий коэффициент полезного действия, достигающий 93%.

Во втором режиме загрузка топлива осуществляется автоматически из бункера винтовым шнеком (приводится в действие мотор-редуктором) к пеллетной горелке. Максимально эффективное сгорание топлива в пеллетной горелке обеспечивается благодаря обдуву воздухом, который осуществляется вентилятором. Работа шнекового транспортера и вентилятора контролируется микропроцессорным терморегулятором.

Преимущества:

• Две топки: верхняя для сжигания сырья больших размеров, нижняя - для сжигания с помощью пеллетной горелки мелкого топлива;
• Работа в ручном и автоматическом режиме;
• Возможность использования различных видов топлива, более доступных потребителю;
• Увеличенный объем бункера обеспечивает непрерывную работу котла до 3-5 суток;
• Двойное предотвращения возгорание в шнеке;
• Экологическая чистота - соблюдение всех санитарных и экологических норм выбросов;
• Удобство, простота в обслуживании и длительный срок эксплуатации оборудования (15 лет и более);
• Уникальность оборудования оказывает и современная автоматика с удобным многофункциональным меню;
• Котлы изготавливаются из котловой стали толщиной 5 мм;
• Рабочая температура дымовых газов 90-110 °С; рабочее давление в системе отопления - до 0,6 МПа (по заказу);
• Наличие системы бездымного горения при использовании всех видов твердого топлива и горючих отходов.

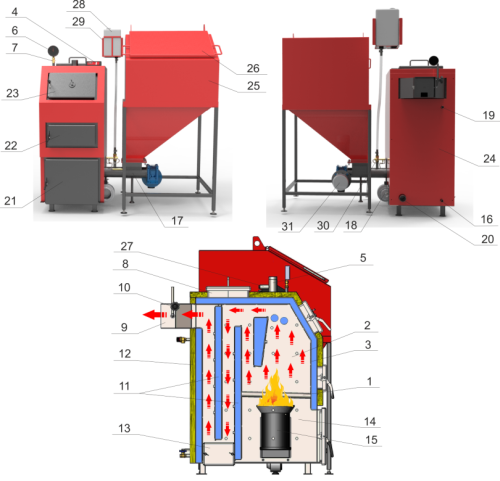

Строение котла "Ретра-4М" мощностью 25-150 кВт

1. колосниковая решетка;
2. камера сгорания (топка);
3. водная рубашка;
4. блок управления (микропроцессор);
5. патрубок подачи;
6. манометр;
7. кран под манометр;
8. люк верхний для чистки дымовых каналов;
9. дымоход;
10. поворотный шибер дымохода;
11. прямая перегородка;
12. теплоизоляция;
13. люк боковой для удаления сажи и пепла;
14. камера для накопления золы (зольник);
15. пеллетная горелка;
16. патрубок сливной с шаровым краном;
17. шнековый транспортер горелки;
18. вентилятор;
19. клапан предохранительный;
20. патрубок обратки;
21. люк для удаления пепла;
22. люк шуровочный;
23. люк загрузочные;
24. кожух декоративный;
25. бункер;
26. люк бункера для загрузки топлива;
27. медная гильза для установки термодатчика;
28. бак для воды (система пожаротушения);
29. кронштейн для крепления бака;
30. термостатический клапан BVTS;
31. мотор-редуктор.

Система управления твердотопливным котлом "Ретра-4М"

Конструкция котла предусматривает его эксплуатацию вместе с электронным пультом управления, вентилятором наддува и приводом шнека.

Система регулирования основана на электронном регуляторе, который предназначен для обеспечения заданной температуры теплоносителя на выходе твердотопливного котла, которая измеряется с помощью цифрового датчика температуры.

Принцип работы прибора заключается в подаче топлива, управлении процессом горения топлива и циркуляцией теплоносителя путем регулировки оборотов вентиляторов, нагнетающих воздух, и подачей питания на привод шнека и циркуляционный насос.

Принцип работы автоматики

Во время и после загрузки с помощью автоматики необходимой порции топлива в горелку вентилятор заданное время интенсивно нагнетает воздух для достижения стабильной температуры горения. Этот цикл повторяется пока температура воды в котле не поднимется до заданных на терморегуляторе базовых значений. После этого автоматика переходит в режим поддержания горения. При падении температуры до заданного минимального уровня (рекомендуется: 45-55 °С) снова происходит автоматическая загрузка топлива из бункера и включение вентилятора - цикл работы котла повторяется снова. В случае достижения температуры значения заданного максимального уровня (рекомендуется: 85-90 °С) автоматика отключает подачу топлива с вентилятором и переходит в состояние поддержки.

Комплект поставки котла "Ретра-4М"

1. котел;
2. пеллетная горелка;
3. шнек с мотор-редуктором;
4. система пожаротушения с клапаном BVTS;
5. питательный бункер;
6. вентилятор наддува;
7. пульт управления;
8. предохранительный клапан;
9. манометр с краном под манометр;
10. чугунные решетки;
11. заглушка под пеллетную горелку (при ручном режиме работы);
12. крепление.

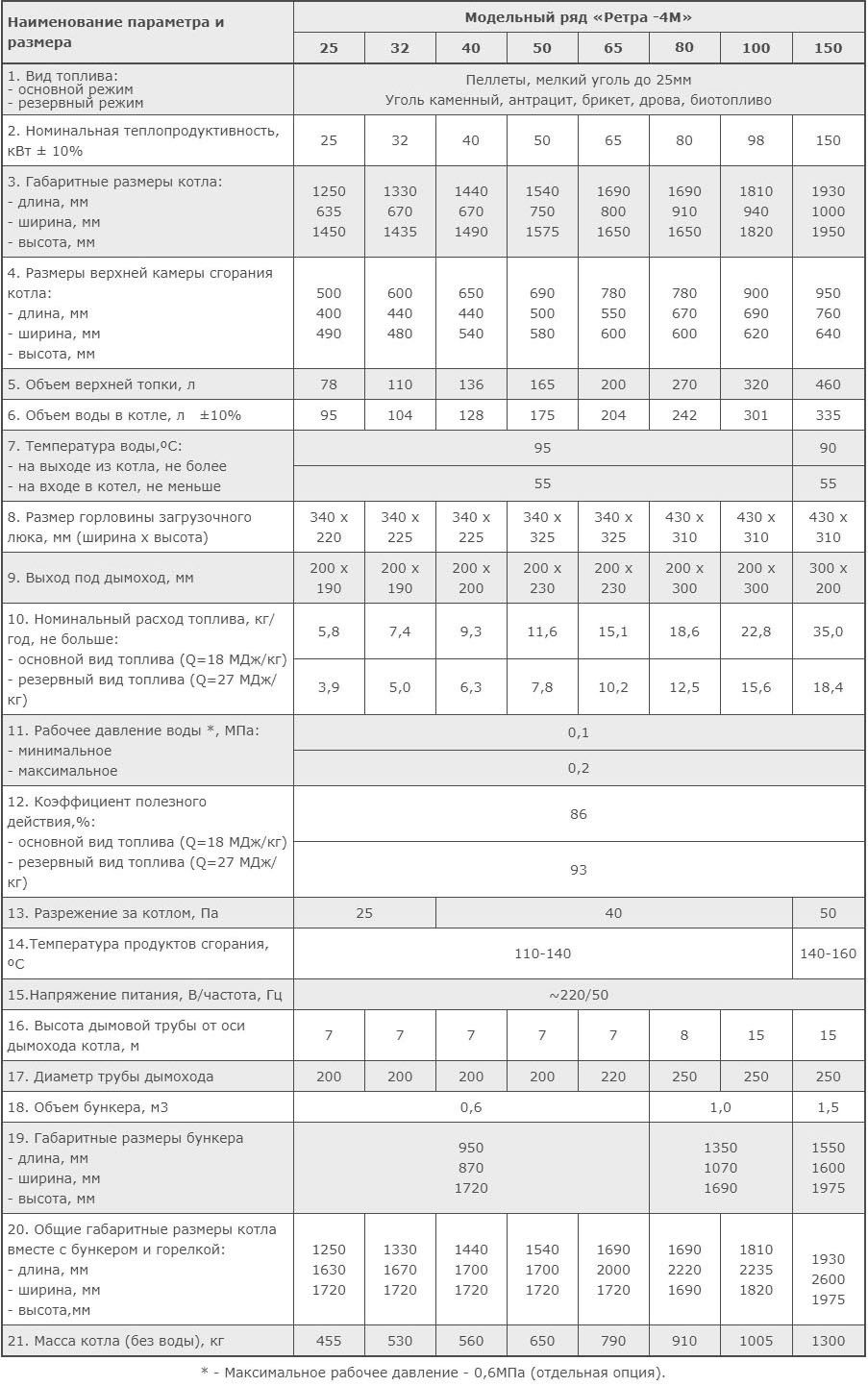

Технические характеристики котлов модельного ряда "Ретра-4М" мощностью 25-150 кВт

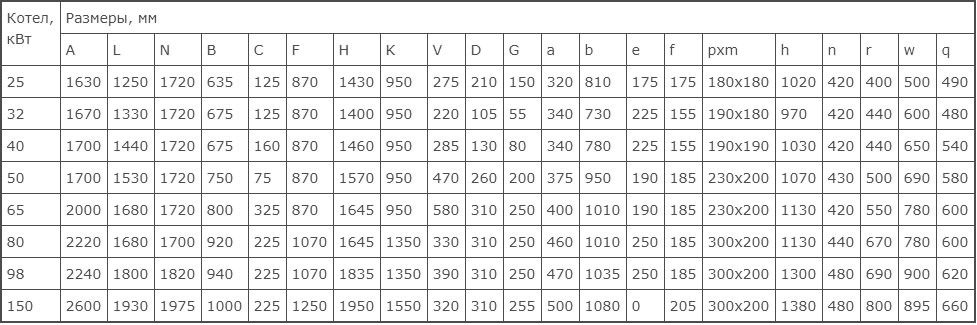

Габаритные и присоединительные размеры котлов модельного ряда "Ретра-4М" мощностью 25-150 кВт
