Котел твердотопливный пеллетный РЕТРА-4М 550 кВт (с горелкой совкового типа)

Котел твердотопливный пеллетный РЕТРА-4М 550 кВт (с горелкой совкового типа)

Назначение

Котлы отопительные с максимальной температурой воды 90 °С и рабочим давлением до 0,2 МПа (0,6 МПа - по заказу), с микропроцессорным регулированием температуры теплоносителя, принудительной регулируемой подачей воздуха и автоматизированной подачей топлива в камеру сгорания (при необходимости переводится на режим ручной загрузки топлива) - предназначены для теплоснабжения индивидуальных жилых домов и сооружений коммунально-бытового назначения, оборудованных системами отопления с принудительной (закрытая система отопления под давлением) или естественной (открытая система отопления) циркуляцией теплоносителя.

Принцип работы

Котлы «Ретра-4М» могут работать в двух режимах - в режиме ручной и автоматической загрузки топлива.

В первом режиме работы котла загрузки топлива (дрова, уголь, брикет и т.п.) происходит через загрузочный люк. Процесс эффективного сгорания топлива в топке осуществляется благодаря интенсивной подаче воздуха по периметру камеры. При этом образуется «воздушный кокон» вокруг топлива. Газ, который не сгорел в топке из-за недостатка воздуха, догорает благодаря подаче вторичного воздуха. Этим обеспечивается высокий коэффициент полезного действия, достигающий 93%.

Во втором режиме загрузка топлива осуществляется автоматически из бункера винтовым шнеком (приводится в действие мотор-редуктором) к пеллетной горелке. Максимально эффективное сгорание топлива в пеллетной горелке обеспечивается благодаря обдуву воздухом, который осуществляется вентилятором. Работа шнекового транспортера и вентилятора контролируется микропроцессорным терморегулятором.

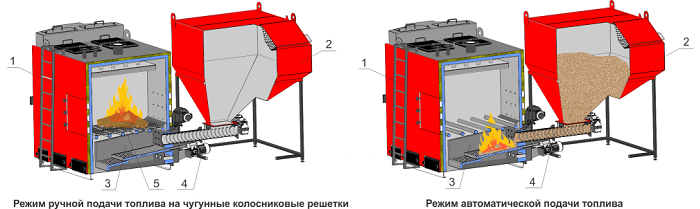

Принципиальная схема подачи топлива для котлов серии «Ретра-4М»

Преимущества:

• Две топки: верхняя для сжигания сырья больших размеров, нижняя - для сжигания с помощью пеллетной горелки мелкого топлива;
• Работа в ручном и автоматическом режиме;
• Возможность использования различных видов топлива, более доступных потребителю;
• Уникальная самоочистная горелка совкового типа с водяным охлаждением, работающая в автоматическом режиме сжигания низкокачественной пеллеты, угля, лузги, щепы, опилок и другого мелкофракционного топлива;
• Двойное предотвращения возгорание в шнеке;
• Экологическая чистота - соблюдение всех санитарных и экологических норм выбросов;
• Удобство, простота в обслуживании и длительный срок эксплуатации оборудования (10 лет и более);
• Уникальность оборудования оказывает и современная автоматика с удобным многофункциональным меню;
• Котлы изготавливаются из котловой стали толщиной 6-8 мм;
• Наличие системы бездымного горения при использовании всех видов твердого топлива и горючих отходов.
• Котлы моделей «Ретра-4М» производятся в двух разновидностях (Ф - прямой котел с футерованными люками, В - котел со скосом с водоохлаждающими люками).

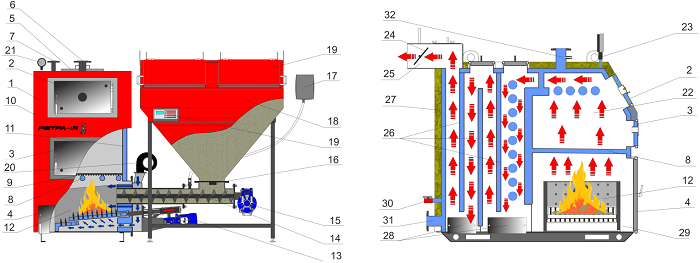

Строение котла "Ретра-4М" мощностью 200-1500 кВт

1. котел «Ретра-4М» з НГС;
2. люк загрузочный;
3. люк шуровочный;
4. люк для удаления пепла;
5. люк верхний для чистки дымовых каналов;
6. патрубок подачи;
7. патрубок под предохранительный клапан;
8. трубы колосниковые;
9. настил из чугунных решеток;
10. кожух декоративный;
11. водная рубашка;
12. НГС (насадка горелка самоочистная);
13. мотор редуктор подвижного поддона НГС;
14. шнековый транспортер горелки;
15. мотор редуктор шнековой подачи;
16.  шибер горловины бункера;
17. бак для воды (система пожаротушения шнековой подачи);
18. бункер;
19. люк бункера для загрузки топлива;
20. вентилятор;
21. манометр;
22. камера сгорания (топка);
23. кран под манометр;
24. дымоход;
25. поворотный шибер дымохода;
26. прямая перегородка;
27. теплоизоляция;
28. люк боковой для удаления сажи и пепла;
29. камера для накопления золы (зольник);
30. патрубок сливной с шаровым краном;
31. патрубок обратки;
32. медная гильза для установки термодатчика.

Бесспорное достоинство котлов - уникальная Самоочистная Горелка Совкового типа, которая работает в едином комплексе с котлом и питательным бункером соединенных винтовым шнеком. Устройство имеет корпус с водяным охлаждением и подвижную платформу, что движется по направляющим с помощью эксцентрика и мотор-редуктора, а также дает возможность равномерного распределения топлива по всей поверхности горелки и полного его сгорания. Корпус горелки также содержит форсунки для подачи воздуха от вентилятора. Система имеет длительный срок эксплуатации, устанавливается на котлы мощностью от 200 кВт до 2,0 МВт и может применяться для широкого спектра топлива мелкой фракции, поскольку является неприхотливым к его качеству, сорта и влажности.

Система управления твердотопливным котлом "Ретра-4М"

Конструкция котла предусматривает его эксплуатацию вместе с электронным пультом управления, вентилятором наддува и приводом шнека и насадкой горелкой.

Система регулирования основана на электронном регуляторе, который предназначен для обеспечения заданной температуры теплоносителя на выходе твердотопливного котла, которая измеряется с помощью цифрового датчика температуры.

Принцип работы прибора заключается в подаче топлива, управлении процессом горения топлива и циркуляцией теплоносителя путем регулировки оборотов вентиляторов, нагнетающих воздух, и подачей питания на привод шнека и циркуляционный насос.

Принцип работы автоматики

Во время и после загрузки с помощью автоматики необходимой порции топлива в горелку вентилятор заданное время интенсивно нагнетает воздух для достижения стабильной температуры горения. Этот цикл повторяется пока температура воды в котле не поднимется до заданных на терморегуляторе базовых значений. После этого автоматика переходит в режим поддержания горения. При падении температуры до заданного минимального уровня (рекомендуется: 45-55 °С) снова происходит автоматическая загрузка топлива из бункера и включение вентилятора - цикл работы котла повторяется снова.

В случае достижения температуры значения заданного максимального уровня (рекомендуется: 85-90 °С) автоматика отключает подачу топлива с вентилятором и переходит в состояние поддержки.

Комплект поставки котла "Ретра-4М"

1. котел;
2. НГС (насадка горелка самоочистная);
3. шнек с мотор-редуктором;
4. система пожаротушения с клапаном BVTS;
5. питательный бункер;
6. вентилятор наддува;
7. пульт управления;
8. предохранительный клапан;
9. манометр с краном под манометр;
10. чугунные решетки;
11. заглушка под пеллетную горелку (при ручном режиме работы);
12. система водоохлаждения люков (по заказу - футерованные);
13. крепление.

Технические характеристики котлов модельного ряда "Ретра-4М" мощностью 200-500 кВт

абаритные и присоединительные размеры котлов модельного ряда "Ретра-4М" мощностью 200-500 кВт
