92 200 ₴
Паливо через верхній люк завантажується на колосникову решітку (верхня камера згоряння), де і відбувається його спалювання. Цей режим призначений для використання будь-якого палива великої фракції (дерево, брикет, шматкове вугілля, соло тощо). Первинне повітря подається через розсікач вентилятором, який встановлений знизу на задній стінці котла; вторинне повітря для спалювання піролізних газів подається через форсунки на бічних і верхній стінці топки вентилятором, який знаходить на верхній стінці. Процес горіння та роботу насоса центрального опалення контролює пульт керування, золодовидалення — ручне.

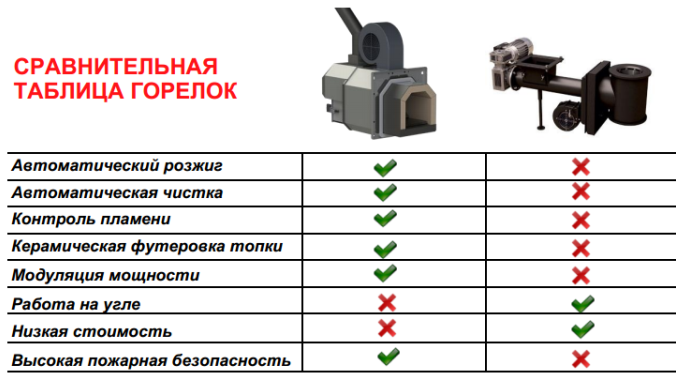

У нижній люк котла встановлюється факлевий пальник, у який механізовано подається паливо з бункера. Згоряння палива проходить у нижній камері. Цей режим автоматичного завантаження призначений для спалювання пелет (зокрема агропеліт). Факел пелетного пальника спрямований на задню стінку топки котла з футеруванням. Процес авторозпалювання, горіння й очищення пальника контролює багатофункціональний блок керування. Механізоване подавання палива, бункер і автоматика постачається в комплекті з факельним пальником.
Демонується бічний люк котла, на місце якого встановлюється ретортний пальник. Паливо подається з бункера за допомогою шнека пальника, згоряння палива проходить у нижній камері. Цей режим автоматичного завантаження призначений для спалювання пелет і дрібного вугілля. Процес горіння контролює блок керування. Поживний бункер для палива захищений системою пожежогасіння з термостатичним клапаном BVTS.
Котли призначені для роботи в системах центрального водяного опалення з примусовою (закрита система опалення під тиском) або природна (відкрита система опалення) циркуляцією теплоносія для теплого та гарячого водопостачання житлових будинків, дач, виробничих і складських приміщень, торгових об'єктів, будівель соціального та адміністративного призначення.
Котли призначені для роботи в системах із робочим тиском не більш ніж 0,2 МПа (на замовлення — 0,6 МПа) і температурою води на виході з котла не більш ніж +95 °C.
Сталевий теплообмінник (1) складається з трьох основних частин: знизу міститься нижня камера згоряння (15) для використання режиму роботи з пальником, зверху розміщена верхня камера згоряння (16) для ручного режиму; за ними розміщені прямі перегородки (21), які утворюють конвективні канали теплообмінника. Обидві камери розділені колосниковою решіткою (9). Прямі перегородки та стінки теплообмінника охолоджуються водою, утворюючи так звану «водяну сорочку».
Під час використання котла в ручному режимі процес горіння відбувається у верхній камері згоряння на колосникових решітках, під колосниковою решіткою розміщений розсікач первинного повітря (5), який разом із вентилятором (8) становлять систему подавання первинного повітря. Вторинне повітря надходить у камеру згоряння від вентилятора (7) через колектори подавання й форсунки (10). Нижня камера згоряння одночасно виконує функцію камери накопичення золи зі встановленим зольним ящиком (6).
На передній стороні котла розміщені люки з дверима: для завантаження палива (2), шурувальні (3), нижній люк (4) для видалення золи.
До комплекту котла входить пульт керування з датчиками температури, які занурюються в гільзу (11). Під'єднання котла до системи водопостачання здійснюється за допомогою патрубка подавання (12), який розташований на верхній стінці котла та патрубка зворотного потоку (13), який розташований на задній стінці котла. Також на задній стінці котла розміщений зливний патрубок із кульовим краном і запобіжний клапан, який спрацьовує у разі перевищення тиску дозволеної величини. На верхній стінці котла розміщений манометр із краном (14).
Під час використання режиму роботи з факельною (17) або ретортною (19) пальником, розсікач первинного повітря (5) демонтується і встановлюється заглушка колектора первинного повітря (18). Задня стінка нижньої камери згоряння (15) захищена від вогняного факела пальника футеркою (21).
Вода із системи теплопостачання надходить у котел через патрубок зворотні сторони (13), розтікається по всіх внутрішніх порожнинах теплообмінника та відбирає тепло від пального через його металеві стінки (контактним і радіаційним способами в топці) і газоподібних продуктів згоряння (конвективним способом в інших частинах теплообмінника). Нагріта вода через патрубок подавання (12) надходить у систему теплопостачання.
У режимах роботи котла з факлевим або ретортним пальником розсікач первинного повітря й чавунна колосникова решітка демонтуються, вентилятори первинного та вторинного повітря котла не використовуються (діє тільки вентилятор, встановлений на пальнику); на місце розсікача первинного повітря встановлюється заглушка. Золоудалення з котла ручне за допомогою порошкового ящика. Для автоматичних режимів роботи котел укомплектується бункером (для факельного пальника додатково постачається перехід під бункер і гнучкий шнек). Після розпалювання котла керування процесом горіння проходить в автоматичному режимі. Вам залишається тільки поповнювати бункер паливом.

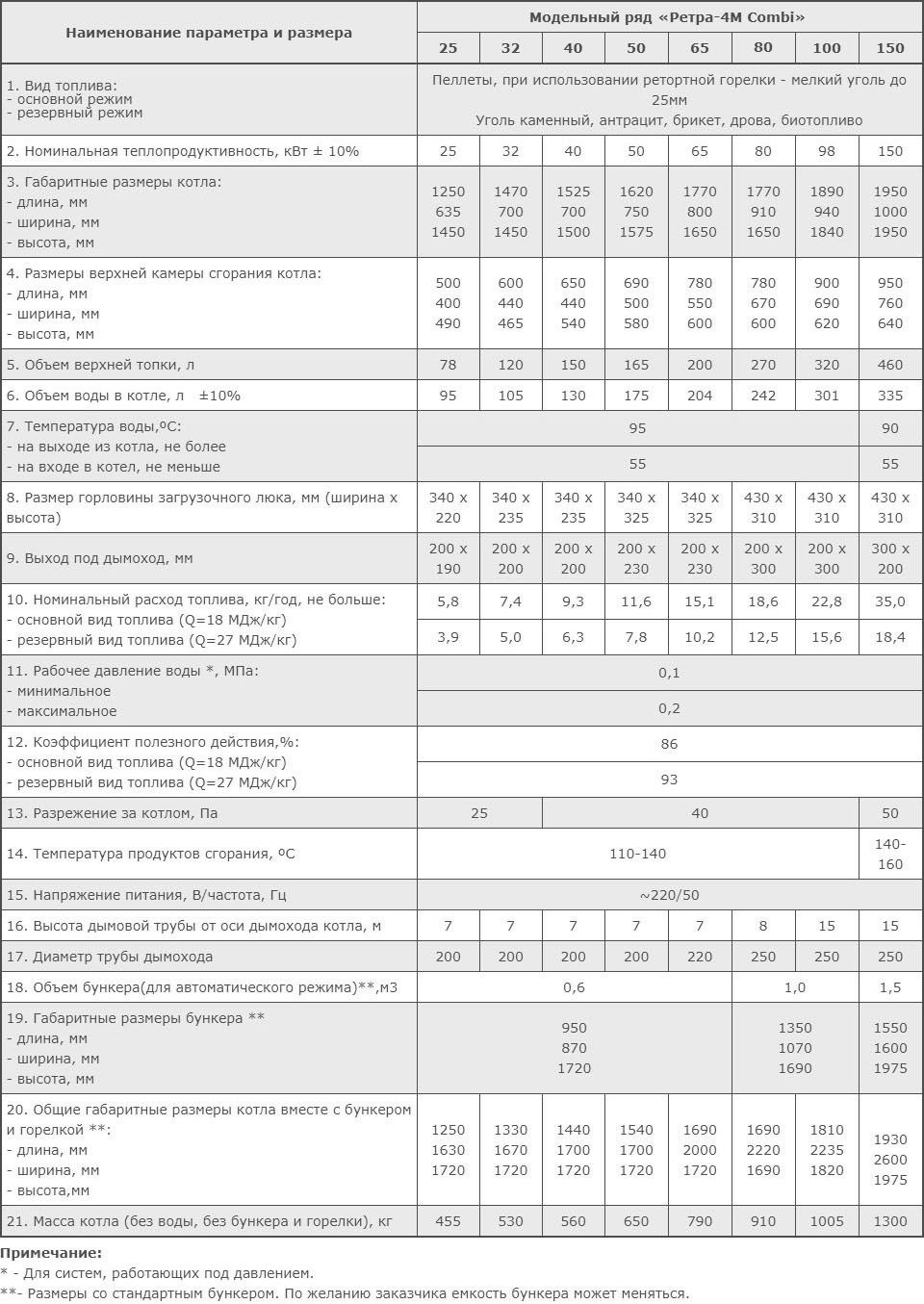

Основні | |
---|---|
Потужність номінальна | 32 кВт |
Спосіб відведення відпрацьованих газів | Димар |
Коефіцієнт корисної дії | 93 % |
Вид пального | Тверде |
Об'єм камери згоряння | 120 л |
Об'єм води в котлі | 105 л |
Спосіб установки | Підлоговий |
Країна виробник | Україна |
Гарантійний термін | 36 міс |
Види твердого палива | Антрацит, Брикети, Буре вугілля, Горючі сланці, Дрова, Кам'яне вугілля |
Виробник | Ретра |
Матеріал теплообмінника | Сталь |
Мінімальна температура димових газів | 120 град. |
Призначення котла | Одноконтурний |
Максимальна температура димових газів | 140 град. |
Вага | 530 кг |
Площа обігріву | 320 кв.м |
Теплоносій | Вода |
Колір | Червоний |
Тип котла | Тривалого горіння |
Автоматична подача палива | Так |
Кількість завантажень палива в добу | 2 раз/добу |
Опалення | |
Мінімальний робочий тиск системи опалення | 1.5 бар |
Максимальний робочий тиск системи опалення | 2 бар |
Мінімальна температура в режимі опалення | 60 град. |
Максимальна температура в режимі опалення | 90 град. |
Об'єм розширювального бака | 50 л |
Максимальний тиск розширювального бака | 10 бар |
Електричні параметри | |
Напруга мережі | 220~240 В |
Частота | 50 Гц |
Габаритні і приєднувальні розміри | |
Висота | 1450 мм |
Ширина | 700 мм |
Глибина | 1470 мм |
Діаметр димоходу | 200 мм |
Форма димаря | Кругла |
Довжина димаря | 7 мм |
Додаткові характеристики | |
Підключення бойлера непрямого | Так |
Циркуляційний насос | Так |
Дисплей | Ні |
Охолоджуючий контур | Ні |
Захист від замерзання | Ні |
Камера подвійного згоряння | Так |
Спалювання палива на колосникових гратах | Так |
Користувацькі характеристики | |
Стан | Нове |
