Котел твердопаливний пелетний РЕТРА-4М 40 кВт (з ретортним пальником)

Котел твердопаливний пелетний РЕТРА-4М 40 кВт (з ретортним пальником)

Призначення

Котли опалювальні з максимальною температурою води 95 °C і робочим тиском до 0,2 МПа, з мікропроцесорним регулюванням температури теплоносія, примусовою регульованою подаванням повітря й автоматизованою подаванням палива в камеру згоряння (привиди потреби перекладається на режим ручного завантаження палива — призначені для теплопостачання індивідуальних житлових будинків і споруд комунально-побутового призначення, обладнаних системами опалення з примусовою (закрита система опалення під тиском) або природна (відкрита система опалення) циркуляцією теплоносія.

Принцип роботи

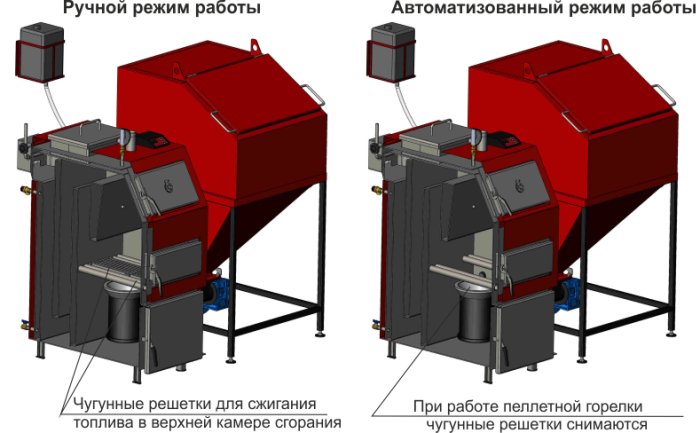

Котлы «Ретра-4М» можуть працювати у двох режимах — у режимі ручного й автоматичного завантаження палива.

У першому режимі роботи котла завантаження палива (дорова, вугілля, брикет тощо) відбувається через завантажувальний люк. Процес ефективного згоряння палива в пачці відбувається завдяки інтенсивному подаванню повітря периметром камери. Водночас утворюється «повітряний кокон» навколо палива. Газ, який не згорів у топці через брак повітря, догоряє завдяки подаванню вторинного повітря. Цим забезпечується високий коефіцієнт корисної дії, що досягає 93%.

Во втором режиме завантаження палива здійснюється автоматично з бункера гвинтовим шнеком (запускається мотор-редуктором) до пелетного пальника. Максимально ефективне згоряння палива в пелетному пальнику забезпечується завдяки обдуванню повітрям, який здійснюється вентилятором. Робота шнекового транспортера та вентилятора контролюється мікропроцесорним терморегулятором.

Переваги:

• Дві топки: верхня для спалювання сировини великих розмірів, нижня — для спалювання за допомогою пелетного пальника дрібного палива;
• Робота в ручному та автоматичному режимі;
• Можливість використання різних видів палива, доступніший споживачеві;
• Збільшений об'єм бункера забезпечує безперервну роботу котла до 3-5 діб;
• Подвійне запобігання загорянню в шнеку;
• Екологічна чистота — дотримання всіх санітарних та екологічних норм викидів;
• Зручність, простота в обслуговуванні та тривалий термін експлуатації обладнання (15 років і більше);
• Унікальність обладнання надає і сучасна автоматика зі зручним багатофункціональним меню;
• Котли виготовляються з бавовняної сталі завтовшки 5 мм;
• Робоча температура димових газів 90-110 °C; робочий тиск у системі опалення — до 0,6 МПа (на замовлення);
• Наявність системи бездимного горіння під час використання всіх різновидів твердого палива та паливних відходів.

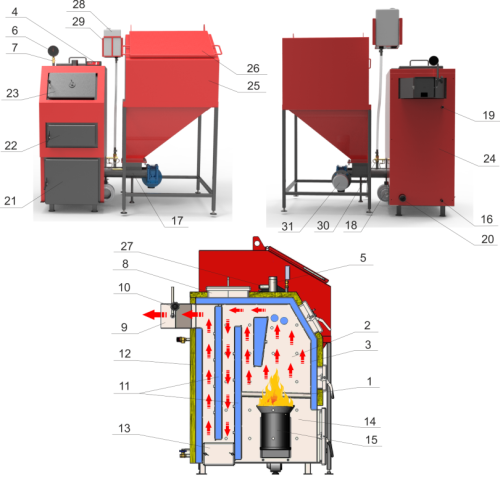

Будова котла "Ретра-4М" потужністю 25-150 кВт

1. лосонікова решітка;
2. камера згоряння (топка);
3. водна сорочка;
4. блок керування (мікропроцесор);
5. патрубок подавання;
6. манометр;
7. кран під манометр;
8. люк верхній для чищення димових каналів;
9. димохід;
10. поворотний шибер димоходу;
11. пряма перегородка;
12. теплоізоляція;
13. люк бічний для видалення сажі та попелу;
14. камера для накопичення золи (зольник);
15. пелетний пальник;
16. патрубок зливний із кульовим краном;
17. шнековий транспортер пальника;
18. вентилятор;
19. клапан запобіжний;
20. патрубок зворотні;
21. люк для видалення попелу;
22. люк шурувальний;
23. люк завантажувальні;
24. кожух декоративний;
25. бункер;
26. люк бункера для завантаження палива;
27. мідна гільза для встановлення термодатчика;
28. бак для води (система пожежогасіння);
29. кронштейн для кріплення бака;
30. термостатичний клапан BVTS;
31. мотор-редуктор.

Система керування твердопаливним котлом "Ретра-4М"

Конструкція котла передбачає його експлуатацію разом з електронним пультом керування, вентилятором наддування та приводом шнека.

Система регулювання ґрунтується на електронному регуляторі, який призначений для забезпечення заданої температури теплоносія на виході твердопаливного котла, яка вимірюється за допомогою цифрового датчика температури.

Принцип роботи приладу полягає в поданні палива, керуванні процесом горіння палива та циркуляцією теплоносія через регулювання обертів вентиляторів, що нагнітають повітря, і подавання живлення на привод шнека та циркуляційний насос.

Принцип роботи автоматики

Під час і після завантаження за допомогою автоматики необхідної порції палива в пальник вентилятор заданий час інтенсивно нагнітає повітря для досягнення стабільної температури горіння. Цей цикл повторюється, поки температура води в котлі не підніметься до заданих на терморегуляторі базових значень. Після цього автоматика переходить у режим підтримки горіння. У разі падіння температури до заданого мінімального рівня (рекомендується: 45-55 °C) знову відбувається автоматичне завантаження палива з бункера та вмикання вентилятора — цикл роботи котла повторюється знову. У разі досягнення температури значення заданого максимального рівня (рекомендується: 85-90 °C) автоматика вимикає подавання палива з вентилятором і переходить у стан підтримки.

Комплект постачання котла "Ретра-4М"

1. котел;
2. пелетний пальник;
3. шнек із мотор-редуктором;
4. система пожежогасіння з клапаном BVTS;
5. поживний бункер;
6. вентилятор наддува;
7. пульт керування;
8. запобіжний клапан;
9. манометр із краном під манометр;
10. чавунні решітки;
11. заглушка під пелетний пальник (у ручному режимі роботи);
12. кріплення.

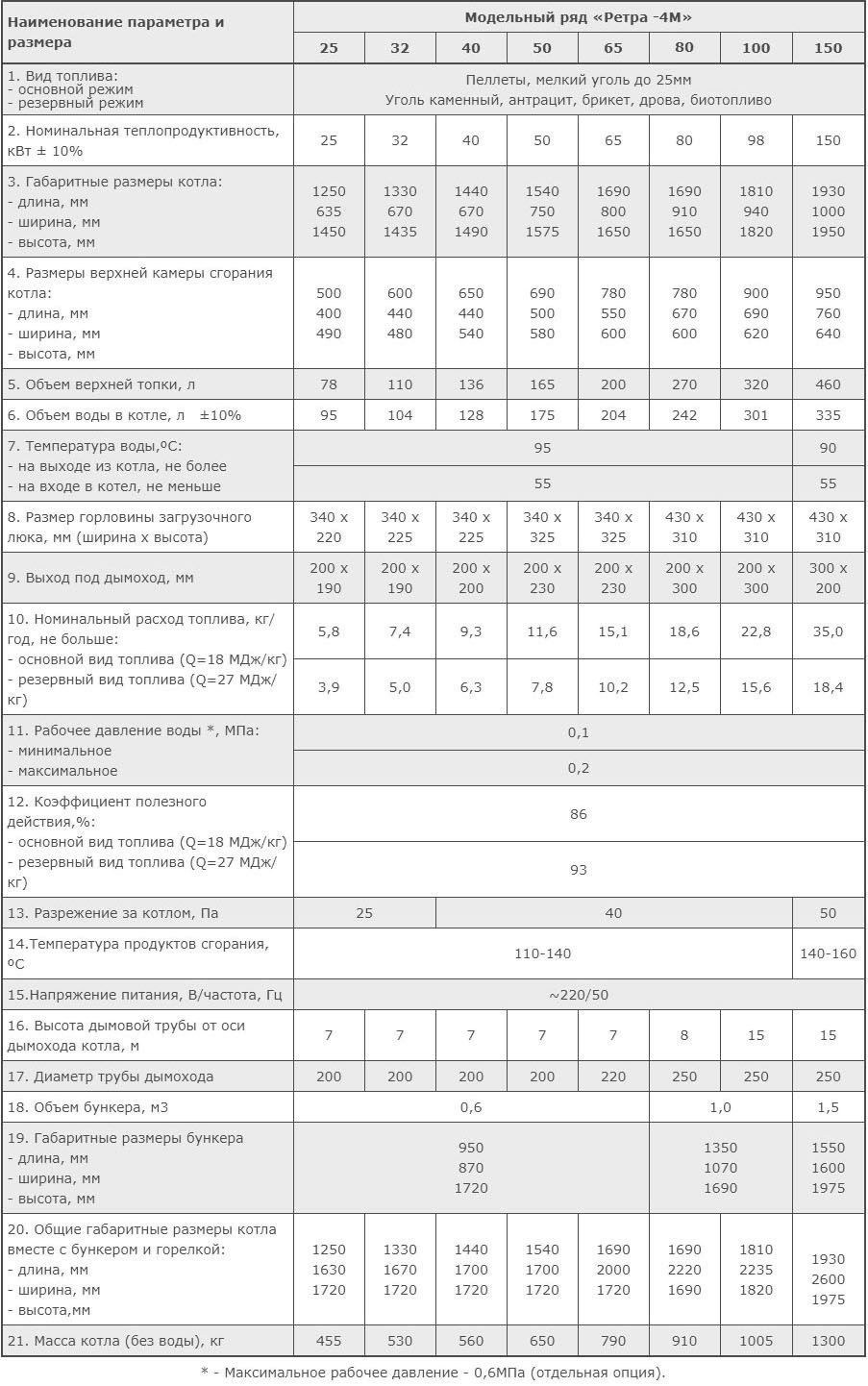

Технічні характеристики котлів модельного ряду "Ретра-4М" потужністю 25-150 кВт

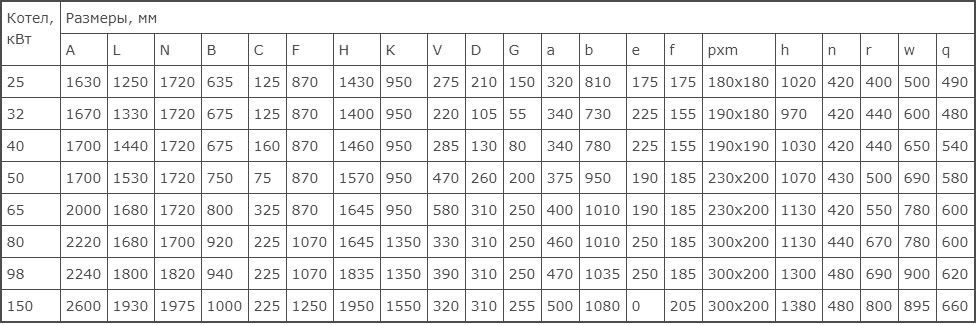

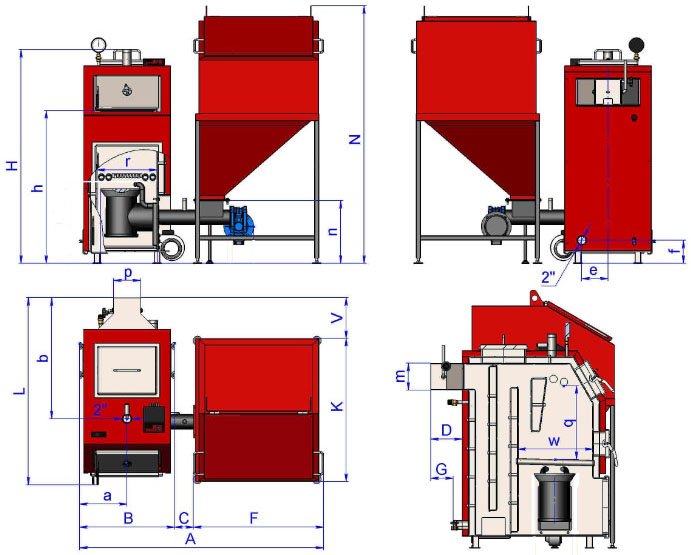

Габаритні та приєднувальні розміри котлів модельного ряду "Ретра-4М" потужністю 25-150 кВт
