299 200 ₴
Котли опалювальні з максимальною температурою води 90 °C і робочим тиском до 0,2 МПа (0,6 МПа — на замовлення), з мікропроцесорним регулюванням температури теплоносія, примусовим регульованим подаванням повітря й автоматизованим подаванням палива в камеру згоряння (за потреби перекладається на режим ручного завантаження палива) — призначені для теплопостачання індивідуальних житлових будинків і споруд комунально-побутового призначення, обладнаних системами опалення з примусовою (закрита система опалення під тиском) або природною (відкрита система опалення) циркуляцією теплоносія.
Котлы «Ретра-4М» можуть працювати у двох режимах — у режимі ручного й автоматичного завантаження палива.
У першому режимі роботи котла завантаження палива (дорова, вугілля, брикет тощо) відбувається через завантажувальний люк. Процес ефективного згоряння палива в пачці відбувається завдяки інтенсивному подаванню повітря периметром камери. Водночас утворюється «повітряний кокон» навколо палива. Газ, який не згорів у топці через брак повітря, догоряє завдяки подаванню вторинного повітря. Цим забезпечується високий коефіцієнт корисної дії, що досягає 93%.
Во втором режиме завантаження палива здійснюється автоматично з бункера гвинтовим шнеком (запускається мотор-редуктором) до пелетного пальника. Максимально ефективне згоряння палива в пелетному пальнику забезпечується завдяки обдуванню повітрям, який здійснюється вентилятором. Робота шнекового транспортера та вентилятора контролюється мікропроцесорним терморегулятором.

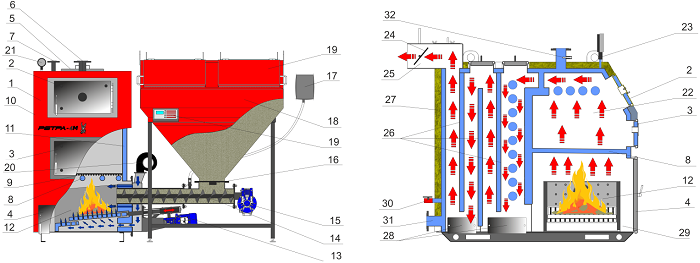

Безперечна перевага котлів — унікальна Самоочисна Пальник Совкового типу, яка працює в єдиному комплексі з котлом і поживним бункером, з'єднаних гвинтовим шнеком. Пристрій має корпус із водяним охолодженням і рухому платформу, що рухається по напрямних за допомогою ексцентрика та мотор-редуктора, а також дає можливість рівномірного розподілу палива по всій поверхні пальника та повного його згоряння. Корпус пальника також містить форсунки для подавання повітря від вентилятора. Система має тривалий термін експлуатації, встановлюється на котли потужністю від 200 кВт до 2,0 МВт і може застосовуватися для широкого спектра палива дрібної фракції, оскільки є невибагливим до його якості, сорту та вологості.
Система керування твердопаливним котлом "Ретра-4М"
Конструкція котла передбачає його експлуатацію разом з електронним пультом керування, вентилятором наддуву та приводом шнека і насадкою пальником.
Система регулювання ґрунтується на електронному регуляторі, який призначений для забезпечення заданої температури теплоносія на виході твердопаливного котла, яка вимірюється за допомогою цифрового датчика температури.
Принцип роботи приладу полягає в поданні палива, керуванні процесом горіння палива та циркуляцією теплоносія через регулювання обертів вентиляторів, що нагнітають повітря, і подавання живлення на привод шнека та циркуляційний насос.
Під час і після завантаження за допомогою автоматики необхідної порції палива в пальник вентилятор заданий час інтенсивно нагнітає повітря для досягнення стабільної температури горіння. Цей цикл повторюється, поки температура води в котлі не підніметься до заданих на терморегуляторі базових значень. Після цього автоматика переходить у режим підтримки горіння. У разі падіння температури до заданого мінімального рівня (рекомендується: 45-55 °C) знову відбувається автоматичне завантаження палива з бункера та вмикання вентилятора — цикл роботи котла повторюється знову.
У разі досягнення температури значення заданого максимального рівня (рекомендується: 85-90 °C) автоматика вимикає подавання палива з вентилятором і переходить у стан підтримки.

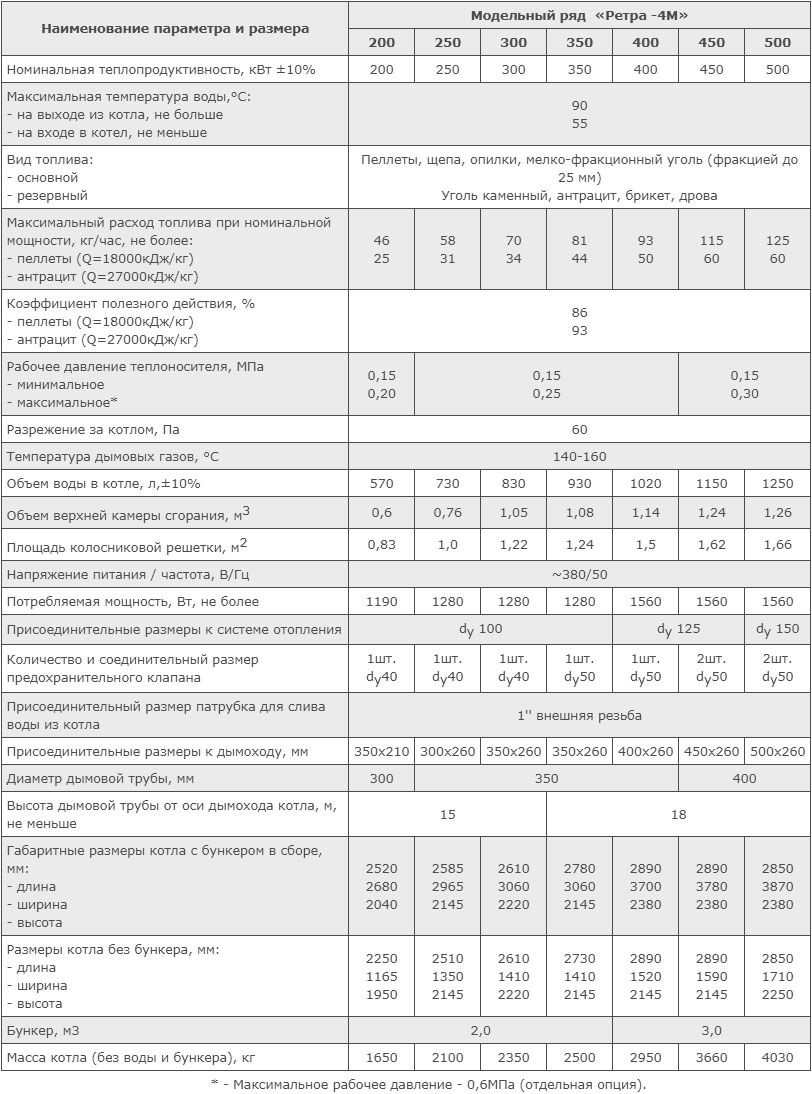

Основні | |
---|---|
Коефіцієнт корисної дії | 93 % |
Країна виробник | Україна |
Гарантійний термін | 36 міс |
Виробник | Ретра |
Тип промислового котла за видом теплоносія | Водогрійний |
Тип промислового котла за типом палива | Твердопаливний |
Тип парового котла | Промисловий |
Потужність номінальна | 250 МВт |
Вид теплоносія | Вода |
Максимальна температура теплоносія | 95 град. |
Максимальна температура навколишнього середовища | 55 град. |
Мінімальна температура навколишнього середовища | 5 град. |
Максимальний робочий тиск | 2 бар |
Мінімальний робочий тиск | 1 бар |
Витрата палива | 46 куб.м/год |
Теплоносій | Вода |
Тип котла | Тривалого горіння |
Автоматична подача палива | True |
Вид пального | Тверде |
Тип топки | Закрита |
Кількість завантажень палива в добу | 1 |
Мінімальна температура димових газів | 110.0 |
Максимальна температура димових газів | 140.0 |
Призначення котла | Одноконтурний |
Спосіб установки | Підлоговий |
Матеріал теплообмінника | Сталь |
Спосіб відведення відпрацьованих газів | Димар |
Колір | Червоний |
Об'єм води в котлі | 730 |
Об'єм бункера для палива | 2 куб. м |
Види палива | |
Види твердого палива | Антрацит, Брикети, Буре вугілля, Горючі сланці, Дрова, Кам'яне вугілля, Пелети |
Електричні параметри | |
Напруга мережі | 220~240 В |
Частота струму | 50 Гц |

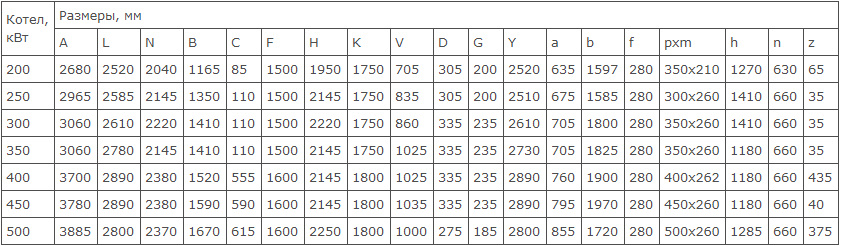

Габаритні і приєднувальні розміри | |
Висота | 2145 мм |
Ширина | 2965 мм |
Діаметр димоходу | 350 мм |
Довжина | 2585 мм |
Діаметр лінії підведення теплоносія | 100 мм |
Діаметр лінії відведення теплоносія | 100 мм |
Форма димаря | Кругла |
Довжина димаря | 15 |
Додаткові характеристики | |
Дисплей | Так |
Захист від замерзання | Ні |
Рівень шуму | 45 дБ |
Електронне запалювання | Ні |
Об'єм паливного бака | 1.5 куб. м |
Спалювання палива на колосникових гратах | True |
Камера подвійного згоряння | True |
Циркуляційний насос | True |
Підключення бойлера непрямого | True |
Охолоджуючий контур | False |
Габаритні розміри топки | |
Об'єм камери згоряння | 0.76 куб. м |
Користувацькі характеристики | |
Стан | Нове |
Площа обігріву | 1500 |
Вага | 2100 |
Опалення | |
Максимальний робочий тиск системи опалення | 2 |
Мінімальний робочий тиск системи опалення | 1 |
Мінімальна температура в режимі опалення | 55 |
Максимальна температура в режимі опалення | 95 |
Об'єм розширювального бака | 300 |
Максимальний тиск розширювального бака | 10 |
