Пелетний Котел твердопаливний РЕТРА-4М 900 кВт (з пальником совкового типу)

Пелетний Котел твердопаливний РЕТРА-4М кВт



Призначення

Котли опалювальні з максимальною температурою води 90 °С і робочим тиском до 0,2 МПа (0,6 МПа - на замовлення), з мікропроцесорним регулюванням температури теплоносія, примусової регульованою подачею повітря і автоматизованою подачею палива в камеру згоряння (при необхідності переводиться на режим ручного завантаження палива) - призначені для теплопостачання індивідуальних житлових будинків та споруд комунально-побутового призначення, обладнаних системами опалення з примусовою (закрита система опалення під тиском) або природної (відкрита система опалення) циркуляцією теплоносія.

Принцип роботи

Котли «Ретра-4М» можуть працювати в двох режимах - в режимі ручного і автоматичного завантаження палива.

У першому режимі роботи котла завантаження палива (дрова, вугілля, брикет і т. п.) відбувається через завантажувальний люк. Процес ефективного згоряння палива в топці здійснюється завдяки інтенсивній подачі повітря по периметру камери. При цьому утворюється «повітряний кокон» навколо палива. Газ, який не згорів у топці через нестачу повітря, догорає завдяки подачі вторинного повітря. Цим забезпечується високий коефіцієнт корисної дії досягає 93%.

У другому режимі завантаження палива здійснюється автоматично з бункера гвинтовим шнеком (приводиться в дію мотор-редуктором) до пелетної пальнику. Максимально ефективне згорання палива в пелетної пальнику забезпечується завдяки обдуву повітрям, який здійснюється вентилятором. Робота шнекового транспортера і вентилятора контролюється мікропроцесорним терморегулятором.

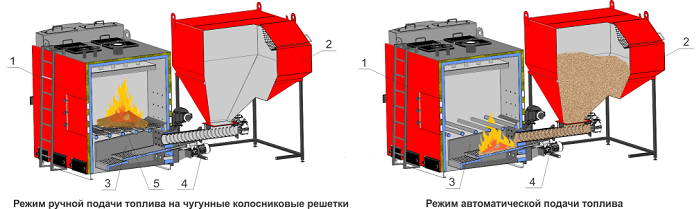

Принципова схема подачі палива для котлів серії «Ретра-4М»

4m 25-150 opys ukr

Переваги:

  • Дві топки: верхня для спалювання сировини великих розмірів, нижня - для спалювання за допомогою пелетної пальника дрібного палива;
  • Робота в ручному і автоматичному режимі;
  • Можливість використання різних видів палива, більш доступних споживачеві;
  • Унікальна самоочистная пальник совкового типу з водяним охолодженням, що працює в автоматичному режимі спалювання низькоякісного пелети, вугілля, лузги, трісок, тирси та іншого дрібнофракційних палива;
  • Подвійне запобігання загоряння в шнеку;
  • Екологічна чистота - дотримання всіх санітарних та екологічних норм викидів;
  • Зручність, простота в обслуговуванні і тривалий термін експлуатації обладнання (10 років та більше);
  • Унікальність обладнання надає і сучасна автоматика з зручним багатофункціональним меню;
  • Котли виготовляються з котлової сталі товщиною 6-8 мм;
  • Наявність системи бездимне горіння при використанні всіх видів твердого палива та горючих відходів.
  • Котли моделей «Ретра-4М» виробляються в двох різновидах (Ф - прямий котел з футерованными люками, В - котел зі скосом з водоохлаждающими люками).

Будова котла "Ретра-4М" потужністю 200-1500 кВт

4m 25-150 bud1

  1. котел «Ретра-4М» з ММР;
  2. завантажувальний люк;
  3. люк шуровочный;
  4. люк для видалення попелу;
  5. люк верхній для чищення димових каналів;
  6. патрубок подачі;
  7. патрубок під запобіжний клапан;
  8. труби колосникові;
  9. настил із чавунних решіток;
  10. декоративний кожух;
  11. водяна сорочка;
  12. НГС (насадка пальник самоочистная);
  13. мотор редуктор рухомого піддону ММР;
  14. шнековий транспортер пальника;
  15. мотор редуктор шнекової подачі;
  16. шибер горловини бункера;
  17. бак для води (система пожежогасіння шнекової подачі);
  18. бункер;
  19. люк бункера для завантаження палива;
  20. вентилятор;
  21. манометр;
  22. камера згоряння (топка);
  23. кран під манометр;
  24. димар;
  25. поворотний шибер димоходу;
  26. пряма перегородка;
  27. теплоізоляція;
  28. люк бічній для видалення сажі і попелу;
  29. камера для накопичення золи (зольник);
  30. зливний патрубок з кульовим краном;
  31. патрубок обратки;
  32. мідна гільза для встановлення термодатчика.

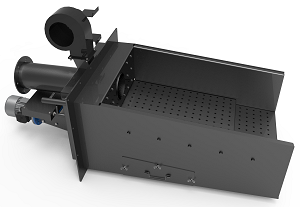

NPS

Безперечна гідність котлів - унікальна Самоочистная Пальник Совкового типу, яка працює в єдиному комплексі з котлом і поживним бункером сполучених гвинтовим шнеком. Пристрій має корпус з водяним охолодженням і рухому платформу, що рухається по напрямних за допомогою ексцентрика і мотор-редуктора, а також дає можливість рівномірного розподілу палива по всій поверхні пальника і повного його згоряння. Корпус пальника також містить форсунки для подачі повітря від вентилятора. Система має тривалий термін експлуатації, встановлюється на котли потужністю від 200 кВт до 2,0 МВт і може застосовуватися для широкого спектра палива дрібної фракції, оскільки є невибагливим до його якості, сорту і вологості.


Система управління твердопаливним котлом "Ретра-4М"

Конструкція котла передбачає його експлуатацію разом з електронним пультом управління, вентилятором наддуву і приводом шнека і насадкою пальником.

Система регулювання заснована на електронному регуляторі, який призначений для забезпечення заданої температури теплоносія на виході твердопаливного котла, яка вимірюється з допомогою цифрового датчика температури.

Принцип роботи приладу полягає в подачі палива, управлінні процесом горіння палива і циркуляцією теплоносія шляхом регулювання обертів вентиляторів, нагнітають повітря, і подачею живлення на привід шнека і циркуляційний насос.

Принцип роботи автоматики

Під час і після завантаження з допомогою автоматики необхідної порції палива в пальник вентилятор заданий час інтенсивно нагнітає повітря для досягнення стабільної температури горіння. Цей цикл повторюється поки температура води в котлі не підніметься до заданих на терморегуляторі базових значень. Після цього автоматика переходить в режим підтримки горіння. При падінні температури до заданого мінімального рівня (рекомендується: 45-55 °С) знову відбувається автоматичне завантаження палива з бункера і включення вентилятора - цикл роботи котла повторюється знову.

У разі досягнення температури значення заданого максимального рівня (рекомендується: 85-90 °С) автоматика відключає подачу палива з вентилятором і переходить в стан підтримки.

Комплект поставки котла "Ретра-4М"

  1. котел;
  2. НГС (насадка пальник самоочистная);
  3. шнек з мотор-редуктором;
  4. система пожежогасіння з клапаном BVTS;
  5. живильний бункер;
  6. вентилятор наддуву;
  7. пульт управління;
  8. запобіжний клапан;
  9. манометр з краном під манометр;
  10. чавунні решітки;
  11. заглушка під пелетні пальник (при ручному режимі роботи);
  12. система водоохолодження люків (за замовленням - футеровані);
  13. кріплення.

Технічні характеристики котлів модельного ряду "Ретра-4М" потужністю 200-500 кВт

Технічні характеристики котлів модельного ряду

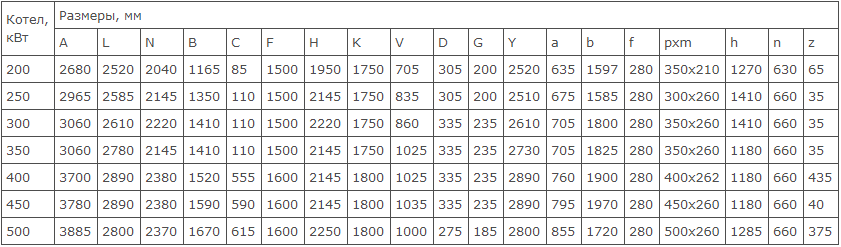

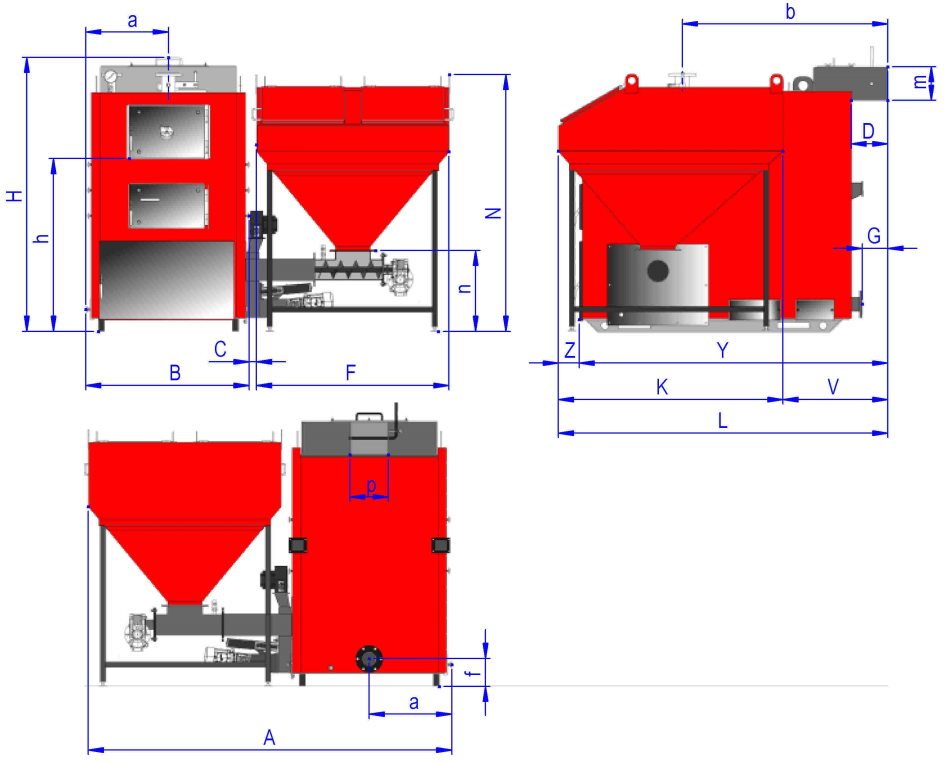

абаритні і приєднувальні розміри котлів модельного ряду "Ретра-4М" потужністю 200-500 кВт



Характеристики
Основні
Коефіцієнт корисної дії   93 %
Країна виробник Україна
Гарантійний термін   36 міс
Виробник   Ретра
Тип промислового котла за видом теплоносія Водогрійний
Тип промислового котла за типом палива Твердопаливний
Тип парового котла Промисловий
Потужність номінальна   900 МВт
Вид теплоносія Вода
Максимальна температура теплоносія 95 град.
Максимальна температура навколишнього середовища 55 град.
Мінімальна температура навколишнього середовища 5 град.
Максимальний робочий тиск 4.5 бар
Мінімальний робочий тиск 1.5 бар
Витрата палива   0.2 куб.м/год
Вага 5.73 т
Теплоносій Вода
Тип котла Тривалого горіння
Автоматична подача палива True
Вид пального Тверде
Тип топки Закрита
Кількість завантажень палива в добу 1
Мінімальна температура димових газів 140.0
Максимальна температура димових газів 160.0
Призначення котла Одноконтурний
Спосіб установки Підлоговий
Матеріал теплообмінника Сталь
Спосіб відведення відпрацьованих газів Димар
Колір Червоний
Об'єм води в котлі 1860 л
Об'єм бункера для палива 3 куб. м
Види палива
Види твердого палива Антрацит, Брикети, Буре вугілля, Горючі сланці, Дрова, Кам'яне вугілля, Пелети, Тріска, Тирса
Електричні параметри
Напруга мережі   380~400 В, 220~240 В
Частота струму   50 Гц
Габаритні і приєднувальні розміри
Висота 2640 мм
Ширина 4400 мм
Діаметр димоходу 700 мм
Довжина 3300 мм
Діаметр лінії підведення теплоносія 150 мм
Діаметр лінії відведення теплоносія 150 мм
Форма димаря Кругла
Довжина димаря 25
Додаткові характеристики
Дисплей   Так
Захист від замерзання   Ні
Рівень шуму   45 дБ
Електронне запалювання   Ні
Об'єм паливного бака 2 куб. м
Спалювання палива на колосникових гратах True
Камера подвійного згоряння True
Циркуляційний насос True
Підключення бойлера непрямого True
Охолоджуючий контур False
Габаритні розміри топки
Об'єм камери згоряння 2.08 куб. м
Користувацькі характеристики
Стан Нове
Площа обігріву 9000
Опалення
Максимальний робочий тиск системи опалення 4.5
Мінімальний робочий тиск системи опалення 1.5
Мінімальна температура в режимі опалення 55
Максимальна температура в режимі опалення 95
Об'єм розширювального бака 300
Максимальний тиск розширювального бака 10
Специфікації
